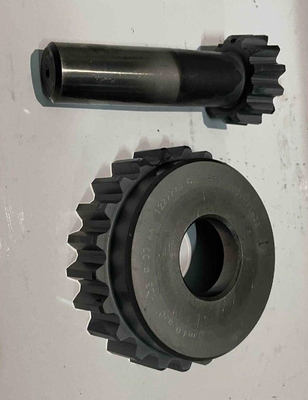

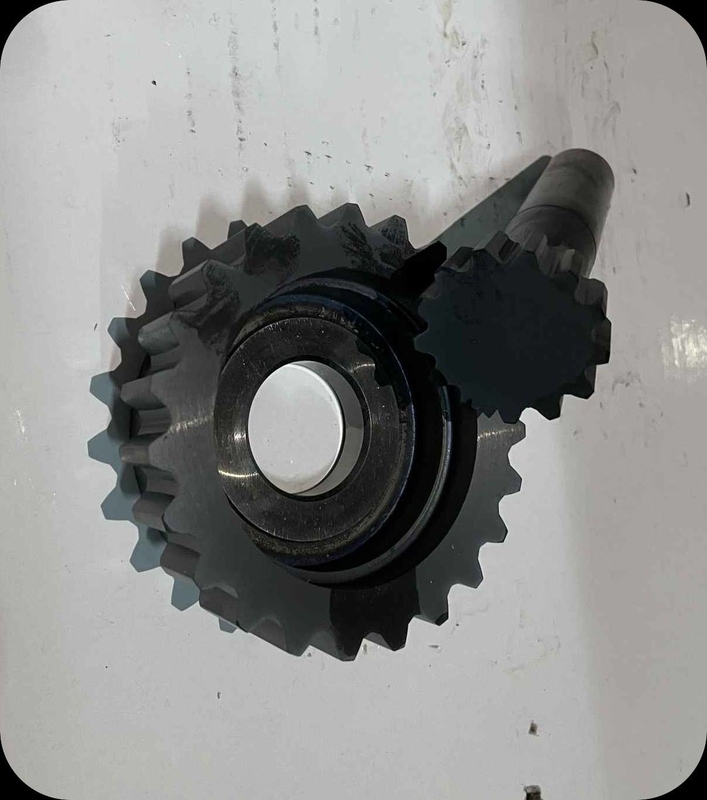

Classe del ODM una taglierina di scanalatura indicizzabile HSS con il dente diritto

Taglierina di scanalatura indicizzabile con il dente diritto

Nome di prodotto: Limatrice dell'ingranaggio dello stinco della conicità
Campo di applicazione: Pricipalmente usato per l'elaborazione dente cilindrico ingranante interno e degli ingranaggi elicoidali. È usato per l'elaborazione gli ingranaggi cilindrici ingrananti interni con un angolo di pressione di 20° e dei fori a spirale del fiore con un angolo di pressione di 30°. È progettato e fabbricato secondo le norme JB78, GB6081-85 e le non norme. L'alta efficienza, accuratezza del prodotto può raggiungere il grado 6, la resistenza all'usura. Adatto a piccolo e lavorare interno profondo del dente.
Classe di precisione: classe A
Elaborazione del materiale: acciaio rapido
Una limatrice dell'ingranaggio è una macchina utensile dell'ingranaggio a forma di ingranaggio o a forma di scaffale. Le taglierine della limatrice dell'ingranaggio sono utilizzate per elaborare il dente cilindrico ingranante interno ed esterno e gli ingranaggi cilindrici elicoidali secondo il metodo della generazione (vedi l'ingranaggio lavorare). La caratteristica della limatrice dell'ingranaggio è che può elaborare gli ingranaggi con le spalle, gli ingranaggi a più stadi e gli ingranaggi a freccia senza scanalature vuote. La limatrice a forma di speciale dell'ingranaggio può anche elaborare i pezzi in lavorazione con i vari profili, quali le camme e le scanalature interne.
I coltelli della limatrice dell'ingranaggio sono divisi in quattro tipi: disco, ciotola, cilindro e stinco affusolato secondo le loro forme. La limatrice del disco pricipalmente è usata per l'elaborazione i denti diritti ingrananti interni ed esterni, i denti della limatrice dell'ingranaggio e degli ingranaggi a freccia elicoidali. La limatrice a forma di scodella dell'ingranaggio pricipalmente elabora gli ingranaggi cilindrici con le spalle ed ingranare interno ed esterno multiplo. La differenza fra e la limatrice a forma di disco dell'ingranaggio è che il dado utilizzato per la pressione può essere accomodato nel corpo della limatrice dell'ingranaggio. Di conseguenza, elaborare non è ostacolata. La limatrice cilindrica dell'ingranaggio è usata per elaborare i cambi interni ed i piccoli ingranaggi esterni ed è avvitata sull'albero primario della limatrice dell'ingranaggio dal filo del foro interno. La limatrice dello stinco della conicità pricipalmente è usata per lavorare il dente cilindrico ingranante interno e gli ingranaggi a macchina elicoidali.
