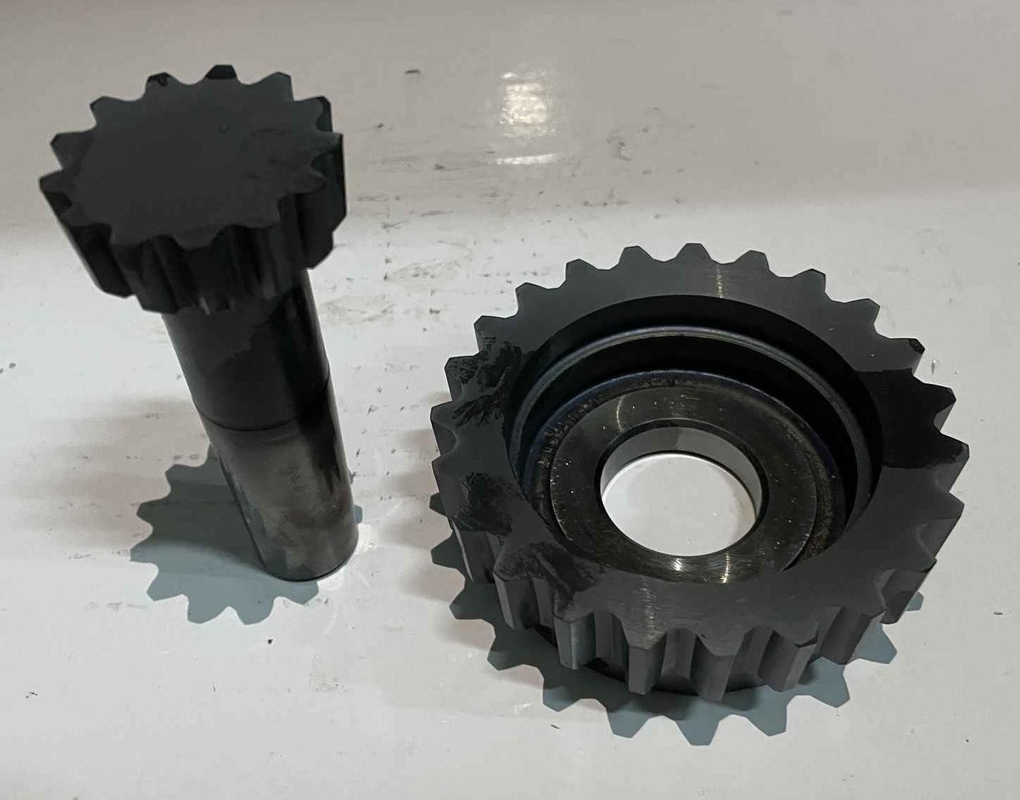

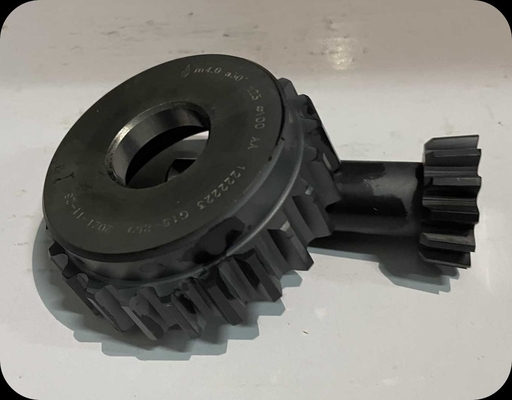

Ingranaggio a forma di scodella del carburo di Grey Indexable Slotting Cutter Tool

 Inserzione indicizzabile del carburo che scanala le taglierine fatte in Zhuzhou, Cina

Operazione
Per generare l'angolo di sollievo e per non colpire la forma del dente dell'ingranaggio elaborato dopo la riaffilatura, la forma di un ingranaggio di spostamento è fatta in ogni perpendicolare della sezione all'asse della limatrice dell'ingranaggio. Il coefficiente di spostamento diminuisce gradualmente dalla parte frontale alla superficie dell'estremità posteriore ed è determinato dal positivo alla negazione. Le limatrici dell'ingranaggio sono conforme ad alcune limitazioni in uso:
①Restrizione del taglio dell'ingranaggio: Quando la cima del dente della limatrice dell'ingranaggio incide la forma a spirale del dente della radice dell'ingranaggio da tagliare durante il processo tagliente, è chiamata tagliata. Meno il numero dei denti dell'ingranaggio da elaborare, maggior la possibilità del taglio.
②La limitazione del taglio superiore dell'ingranaggio: Il taglio superiore si riferisce al fenomeno che la cima del dente dell'ingranaggio tagliato prendpartee alla forma del dente della radice della limatrice dell'ingranaggio ed è tagliata.
③Limitazione di interferenza della curva di raccordo dell'ingranaggio: Quando la limatrice dell'ingranaggio sta tagliando i denti, non può tagliare la forma a spirale del dente sull'intera superficie del dente e la radice dell'ingranaggio è la curva di raccordo. Più piccolo il numero dei denti di ingranaggio-modellante taglierina e del più grande il coefficiente di deformazione di profilo del dente, più lunga la curva di raccordo sarà. Se la cima del dente dell'ingranaggio accoppiato contatta la curva di raccordo, l'interferenza accadrà.
④Per la limatrice dell'ingranaggio per l'elaborazione dei cambi interni, la restrizione che il taglio superiore non accade durante il processo radiale di taglio della limatrice dell'ingranaggio dovrebbe anche essere considerata
