ingranaggio convenzionale di finitura che rade resistenza di usura dell'attrezzo della taglierina

Ingranaggio di alta qualità che rade taglierina fatta in Zhuzhou, Cina

Che cosa è ingranaggio che rade la taglierina?

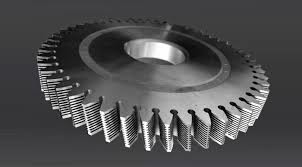

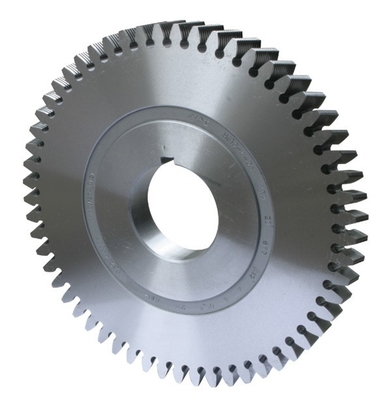

Ci sono molte scanalature strette che formano le avanguardie sulla superficie del dente e l'ingranaggio a forma di ingranaggio che elabora lo strumento è utilizzato per elaborare il pezzo in lavorazione secondo il principio di ingranare elicoidale dell'ingranaggio. Durante l'elaborazione, la taglierina ha tagliato i chip fini del tipo di basette dalla superficie del dente dell'ingranaggio, in modo da è chiamato una taglierina di rasatura. La taglierina di rasatura è utilizzata per finire le dentature dopo avere fresato e la modellatura (vedere ingranaggio lavorare). Il disco comunemente usato che rade le taglierine è come un ingranaggio cilindrico elicoidale indurito (fig. 1) e le scanalature sulla superficie del dente ha due forme: uno è un attraverso-foro circolare o elicoidale sull'intera corona a dentatura interna. La scanalatura, la sezione trasversale della scanalatura può essere rettangolare o trapezoidale. Questa taglierina di rasatura affila soltanto la parte anteriore (scanalatura) dopo essere stato smussata e la forma del dente ed il diametro esterno non cambiano. Poiché la scanalatura diretta non può essere fatta troppo in profondità, è soltanto adatto a radere i coltelli con un modulo meno di 1,75 millimetri; l'altro è che le scanalature da entrambi i lati sono bloccate e sono inserite con una lama a forma di pettine. Il trapano ha inclinato i fori. Questo genere di rasoio deve essere forma riaffilata del dente e superficie cilindrica superiore del dente dopo uso smussato.
Per ridurre il carico tagliente di ogni dente, il numero dei denti della taglierina di rasatura è grande ed il numero primo è preso generalmente per evitare un fattore comune con il numero dei denti dell'ingranaggio che è tagliato, altrimenti l'errore della taglierina di rasatura sarà copiato all'ingranaggio da elaborare. Secondo la norma internazionale, la precisione del rasoio ha tre tipi: Aa, A e B. Nella produzione reale, il profilo del dente di ingranaggio si è raso con il profilo a spirale corretto del dente che rade la taglierina spesso devia dall'a spirale corretto vicino al cerchio del passo dell'ingranaggio, interno concavo e la deviazione è di circa 0.01~0.03 millimetri. La deviazione di profilo del dente degli ingranaggi cilindrici è più grande di quella degli ingranaggi elicoidali. Per fare il pezzo in lavorazione ottenere la forma a spirale corretta del dente, la forma del dente della taglierina di rasatura dovrebbe essere corretta. Nella fabbricazione in serie, la curva di correzione di forma del dente della taglierina di rasatura è determinata con i metodi sperimentali.
La taglierina di rasatura può elaborare gli ingranaggi cilindrici interni ed esterni dei denti diritti ed elicoidali, con alta efficienza di produzione e superficie regolare. Inoltre, c'è ingranaggio a vite che rade le taglierine per gli ingranaggi a vite lavoranti di precisione. Il tipo ed i parametri del verme di base dovrebbero essere lo stesso del verme di lavoro che abbina l'ingranaggio a vite. Come l'ingranaggio che rade le taglierine, ha molte scanalature strette sulla superficie elicoidale per formare le avanguardie ed accomodare i chip. L'ingranaggio a vite che rade le taglierine è difficile da fabbricare e soltanto è usato quando lavora gli ingranaggi a vite a macchina che richiedono l'alta precisione.
