Agli utensili per il taglio cilindrici di Gleason delle taglierine a spirale rivestite degli ingranaggi conici

Taglierine a spirale degli ingranaggi conici di GLEASON

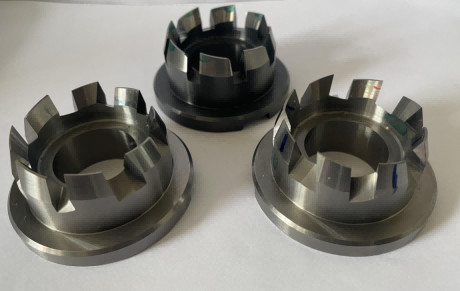

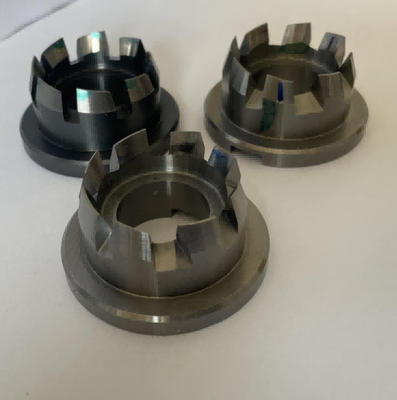

Le frese a spirale degli ingranaggi conici, anche conosciute come le frese di Gleason, sono utilizzate per elaborare gli ingranaggi conici a spirale con un modulo di 0,5 - 15 millimetri. Le teste di taglierina comunemente usate hanno un diametro nominale di 12,7 - 457,2 millimetri (1/2 - 18 pollici) e ci sono 10 specifiche nel totale. 12,7 ~ 50,8 millimetri (la testa ~ a 2 pollici) della fresa di 1/2 è fatta di tipo integrale ed il più grande diametro è fatto del tipo dell'inserzione. La testa della fresa può essere divisa in due categorie: testa di taglierina tagliente approssimativa e testa di taglierina fine di taglio. Ci sono due tipi di dischi taglienti ruvidi (con due dentature per il taglio interno ed il taglio esterno) e di tre lati (con tre dentature per il taglio interno, il taglio esterno ed il taglio superiore). Ci sono due tipi di dischi di fine-taglio: a un solo lato (c'è soltanto un genere di denti nel taglio interno o esterno) e su due lati. La testa di taglierina tagliente approssimativa richiede molti denti della taglierina e buona rigidità e c'è un anello di sostegno dietro la testa di taglierina per sopportare la forza di taglio dei denti della taglierina; la testa di taglierina tagliente fine richiede l'alta precisione, con le guarnizioni ed i cunei, che possono regolare precisamente la posizione radiale dei denti della taglierina. Le avanguardie dei denti della taglierina sulle varie teste di taglierina sono diritte ed hanno un determinato angolo di profilo del dente. I denti della taglierina devono essere selezionati secondo il numero di taglierina calcolato per ottenere il profilo di corrispondenza corretto del dente ed il tipo posteriore della pala è adottato per rendere i denti della taglierina pesanti. L'angolo radiale di profilo del dente e di posizione rimane immutato dopo la molatura. Con lo sviluppo delle fresatrici dell'ingranaggio di alto-efficienza, parecchi nuovi tipi di frese sono comparso, quali le frese di alto-rigidità per il taglio approssimativo, frese cuneo-montate ed oltre al metodo semi-fresante ha usato quando lavorano la testa e la spirale a macchina di taglierina cilindrica delle grandi ruote che formano la testa di taglierina, ecc.
